Typy Mediterány
MED SLIM je tienenie bez nosnej konštrukcie a montuje sa na už vytvorenú nosnú konštrukciu.
Tento typ výrobku je primárne určený na ochranu proti slnku, nie proti vode.
Dôvodom je štandardne použitý poťah Baldachýn,ktorý nie je prispôsobený odvodu vody.
Výrobok sa skladá z hliníkových vodiacich líšt, hliníkových profilov na fixáciu látky a poťahu.
Konštrukciu môže tvoriť len jeden modul, ktorý umožní zakrytie priestoru so šírkou 1,8 metra a s vysunutím 4 metre.
Vysúvanie je zabezpečené len mechanicky ťahom za predný profil pomocou sťahovacej tyče.
Bez nosnej konštrukcie
Hliníkové vodiace lišty 19 mm x 26 mm
Hliníkové profily na fixáciu látky umiestnené vnútri poťahu s ᴓ18 mm
Farba konštrukcie - štandardné farby Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Hnedá (RAL 8017), Bronzová. Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Pomocou konzol na stenu, ktoré sú umiestnené na konci vodiacich líšt a sú uchytené do pripravenej nosnej konštrukcie
Typ poťahu a látky:
Vysúvanie poťahu je možné ovládať ťahom za predný profil pomocou sťahovacej tyče
Voliteľné doplnky:
| Max.šírka | Max.vysunutie | |
|
1 modulová konštrukcia |
180 cm | 400 cm |
MED UNICA 165 sa vyznačuje zosilnenou hliníkovou konštrukciou na zakrytie veľkých rozmerov.
Hliníková nosná konštrukcia v prednej časti vyžaduje montáž do podlahy. Zadná časť sa montuje na stenu alebo inú nosnú konštrukciu. Výrobok sa skladá z hliníkových vodiacich líšt, hliníkovej prednej nosnej časti s integrovaným odvodom vody, hliníkových profilov, látky a poťahu.
Hliníkové vodiace lišty sú medzi sebou vystužené priečnym profilom, ktorý zvyšuje celkovú stabilitu výrobku. Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 8,8 metra.
Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm. Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode.
Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.
Konštrukcia:
Hliníkové vodiace lišty 92 mm x 165 mm
Hliníkový nosný systém prednej časti 92 mm x 150 mm
Hliníkový priečny profil 70 mm x 130 mm
Hliníkové profily na fixáciu látky umiestnenej uprostred poťahu 43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu 65 mm x 85 mm
Hliníkový žľab umiestnený na nosnom prednom profile
Farba konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017), Bronzová. Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Ukotvenie:
Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je ukotvená pomocou konzol do steny, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max.šírka | Max.vysunutie | |
|
1-modulová konštrukcia |
550 cm | 880 cm |
|
2-modulová konštrukcia |
900 cm | 880 cm |
|
3-modulová konštrukcia |
1200 cm | 880 cm |

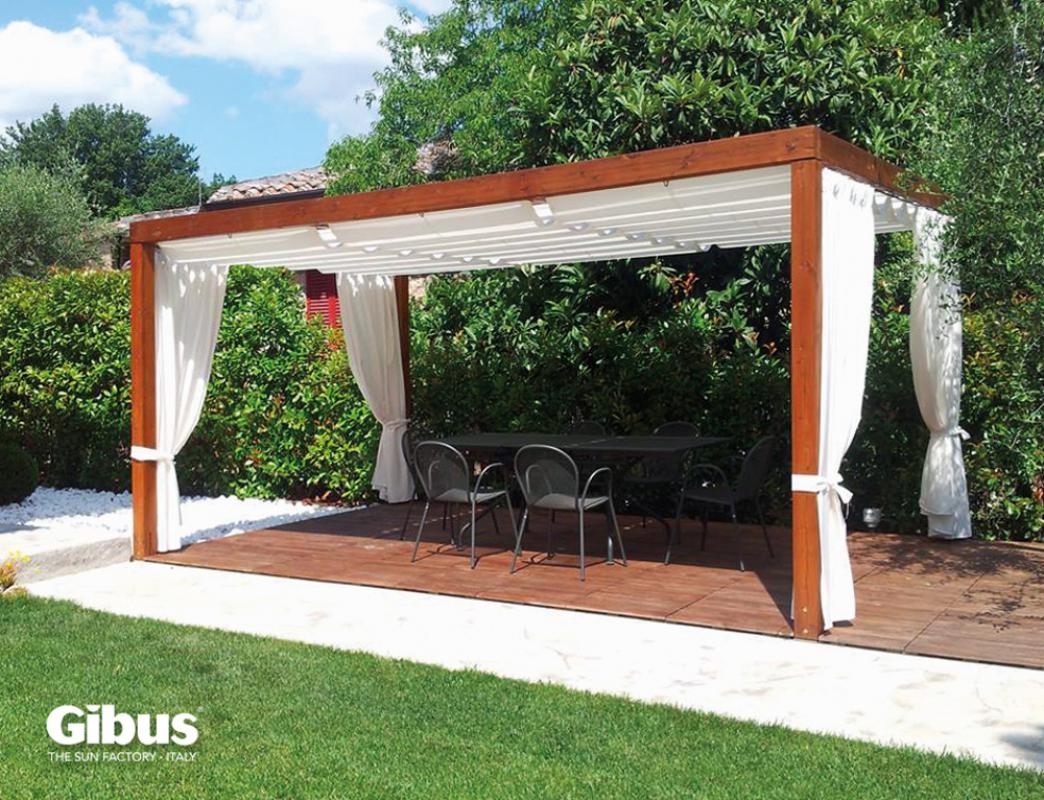

COUNTRY MED ELITE je tienenie s drevenou nosnou konštrukciou v prednej časti, ktoré sa montuje do podlahy. Zadná časť si vyžaduje montáž na stenu alebo inú nosnú konštrukciu.
Ide o jediný výrobok v našej ponuke, kde sa na konštrukciu použilo drevo v kombinácii s hliníkovými profilmi. Výrobok sa skladá z vodiacich líšt, ktoré sú zložené z drevených trámov a hliníkových profilov. Predné drevený nosný profil dopĺňa integrovaný hliníkový žľab, ktorý slúži na zber vody stekajúcej z poťahu.
Stojky sa skladajú z hliníkového zvodu umiestneného medzi dvomi drevenými trámami.
Poťah sa skladá z hliníkových profilov a látky. Vodiace lišty sú vystužené priečnym dreveným profilom, ktorý zvyšuje celkovú stabilitu výrobku. Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 7 metrov.
Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm. Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode.
Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.
Konštrukcia:
Kombinované vodiace lišty, vodiaca lišta sa skladá z 2 ks trámov 60 mm x 150 (200) mm a hliníkovej vodiace lišty 46 mm x 85 mm
Drevený nosný profil v prednej časti 90 mm x 160 mm
Drevený priečny profil 60 mm x 150 mm
Hliníkové profily na fixáciu látky umiestnené uprostred poťahu
43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu
65 mm x 85 mm
Hliníkový žľab umiestnený na nosnom prednom profile
Hliníkový ochranný kryt na vodiacich lištách a prednom nosnom profile
Farba hliníkovej konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017). Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Farba drevenej konštrukcie - štandardné farby Transparentné a Mahagon; za príplatok a s dlhšou dodacou lehotou Orech, Zelená, Antracit, Biela, Biela krycia, Béžová krycia.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Ukotvenie:
Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je ukotvená pomocou konzol na stenu, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max.šírka | Max.vysunutie | |
|
1-modulová konštrukcia |
550 cm | 700 cm |
|
2-modulová konštrukcia |
900 cm | 700 cm |
|
3-modulová konštrukcia |
1200 cm | 700 cm |
MED VIVA sa vyznačuje podperným systémom v prednej časti. Hliníková nosná konštrukcia v prednej časti si vyžaduje montáž do podlahy. Zadná časť sa montuje na stenu alebo inú nosnú konštrukciu.
Konštrukcia sa skladá z hliníkových vodiacich líšt a horizontálnych profilov. Hliníkový podperný systém prednej časti tvoria podporný horizontálny profil a stojky. Podperný horizontálny profil zároveň funguje ako žľab a slúži na zber vody stekajúcej z látky.
Odvod vody zo žľabu zaisťujú stojky. Hliníkové vodiace lišty sú medzi sebou vystužené priečnym profilom, ktorý zvyšuje celkovú stabilitu výrobku.
Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 6,5 metra. Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm.
Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode. Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli.
Motorový priestor je potrebné zakryť strieškou, tá sa kotví na podperné profily striešky a vodiace lišty. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.
Konštrukcia:
Hliníkové vodiace lišty 70 x 130 mm
Hliníkový nosný systém prednej časti 70 x 130 mm
Hliníkový priečny profil 70 x 130 mm
Hliníkové profily na fixáciu látky umiestnené uprostred poťahu
43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu
65 mm x 85 mm
Hliníkový žľab umiestnený na nosnom prednom profile
Farba hliníkovej konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017). Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Farba drevenej konštrukcie - štandardné farby Transparentné a Mahagon; za príplatok a s dlhšou dodacou lehotou Orech, Zelená, Antracit, Biela, Biela krycia, Béžová krycia.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Zvislé tienenie 11.QU
Zvislé tienenie 13.QU
Ukotvenie:
Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je ukotvená pomocou konzol na stenu, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
| 1-modulová konštrukcia |
550 cm |
650 cm |
| 2-modulová konštrukcia |
900 cm |
650 cm |
| 3-modulová konštrukcia |
1200 cm |
650 cm |
Fotogaléria
MED ISOLA PAVILION 165
MED ISOLA PAVILION 165 je tienenie so samonosnou zosilnenou hliníkovou konštrukciou. Hliníková konštrukcia sa montuje do podlahy.
Výrobok sa skladá z hliníkových vodiacich líšt, hliníkového samonosného systému s integrovaným odvodom vody v prednej časti, hliníkových profilov na fixáciu látky a poťahu.
Hliníkové vodiace lišty a stojky sú medzi sebou vystužené priečnymi profilmi, ktoré zvyšujú celkovú stabilitu výrobku.
Miesto navíjania látky a ovládanie chráni krycia strieška.
Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 7 metrov. Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm.
Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode. Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.
Konštrukcia:
Hliníkové vodiace lišty 92 mm x 165 mm
Hliníkový samonosný systém 92 mm x 150 mm
Hliníkové priečne profily 70 mm x 130 mm
Hliníkové profily na fixáciu látky umiestnené uprostred poťahu
43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu
65 mm x 85 mm
Hliníkový žľab umiestnený na nosnom prednom profile
Farba konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017), Bronzová. Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Ukotvenie:
Samonosná konštrukcia je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
|
1-modulová konštrukcia |
550 cm | 700 cm |
|
2-modulová konštrukcia |
900 cm | 700 cm |
|
3-modulová konštrukcia |
1200 cm | 700 cm |
MED QUADRA je tienenie s hliníkovou nosnou konštrukciou v prednej časti, ktoré sa montuje do podlahy.
Zadná časť sa montuje na stenu alebo inú nosnú konštrukciu.
Použité profily a celková konštrukcia sa vyznačuje čistými pravouhlými tvarmi ako pri jednotlivých prvkoch, tak aj pri celej konštrukcii.
Výrobok sa skladá z hliníkových vodiacich líšt, hliníkovej prednej nosnej časti s integrovaným odvodom vody, hliníkových profilov na fixáciu látky a poťahu.
Hliníkové vodiace lišty sú medzi sebou vystužené priečnym profilom, ktorý zvyšuje celkovú stabilitu výrobku. Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 6,5 metra. Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm.
Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode. Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.
Konštrukcia:
Hliníkové vodiace lišty 70 mm x 130 mm
Hliníkový nosný systém prednej časti 70 mm x 130 mm
Hliníkový priečny profil 70 mm x 130 mm
Hliníkové profily na fixáciu látky umiestnenej uprostred poťahu 43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu 65 mm x 85 mm
Hliníkový žľab umiestnený v prednej časti výrobku
Farba konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017), Bronzová. Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Ukotvenie:
Predná časť je kotvená pomocou držiakov do steny, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je kotvená pomocou konzol do podlahy, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230V, ovládaný vypínačom na stene, diaľkovým ovládaním,
Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
|
1-modulová konštrukcia |
550 cm | 650 cm |
|
2-modulová konštrukcia |
900 cm | 650 cm |
|
3-modulová konštrukcia |
1200 cm | 650 cm |

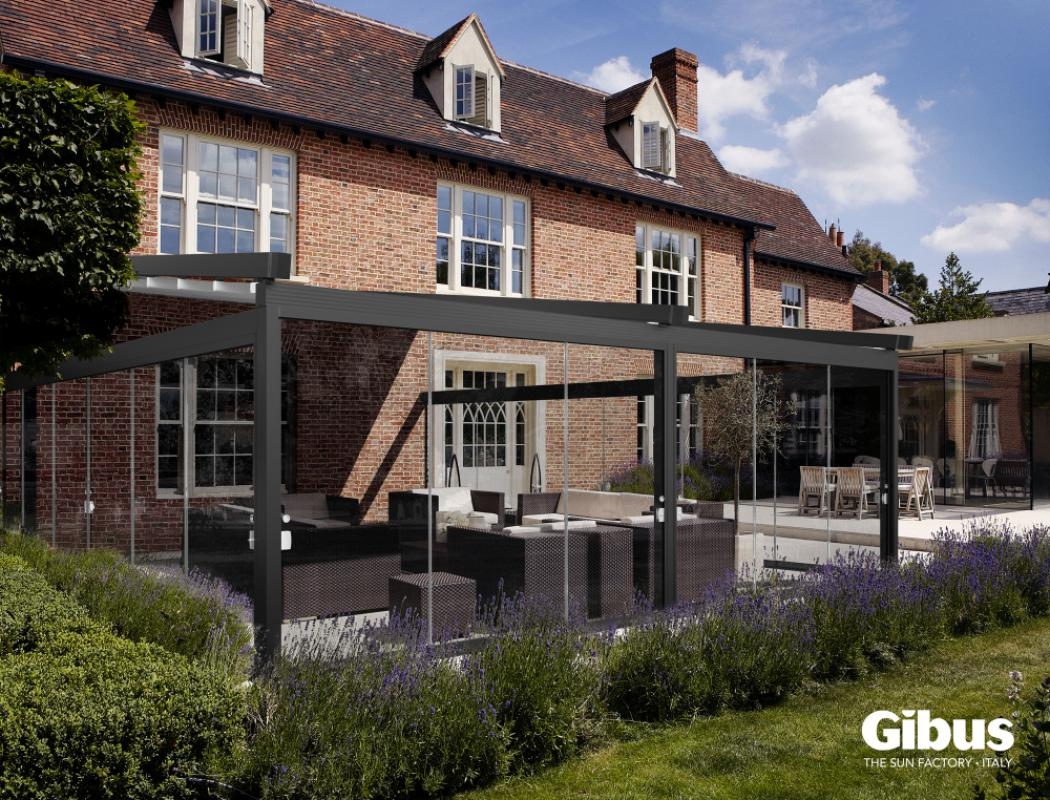

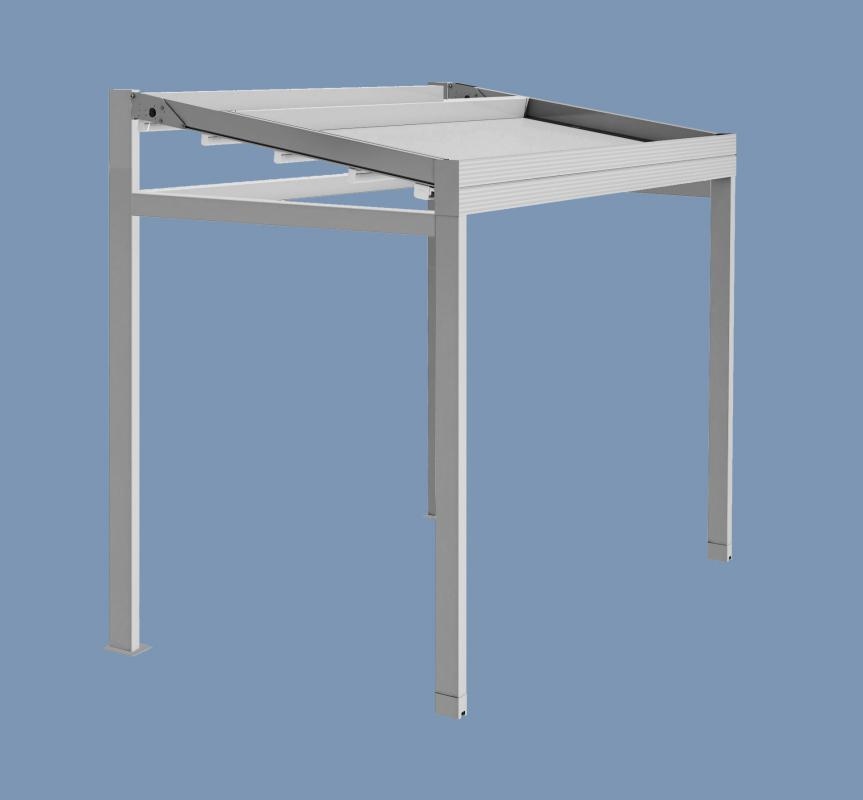

MED ISOLA PAVILION QUADRA je tienenie so samonosnou hliníkovou konštrukciou. Hliníková konštrukcia sa montuje do podlahy. Použité profily a celková konštrukcia sa vyznačuje čistými pravouhlými tvarmi ako pri jednotlivých prvkoch, tak aj pri celej konštrukcii.
Výrobok sa skladá z hliníkových vodiacich líšt, hliníkového samonosného systému s integrovaným odvodom vody v prednej časti, hliníkových profilov na fixáciu látky a poťahu.
Hliníkové vodiace lišty a stojky sú medzi sebou vystužené priečnymi profilmi, ktoré zvyšujú celkovú stabilitu výrobku. Miesto navíjania látky a ovládanie chráni krycia strieška.
Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 6 metrov. Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm.
Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode. Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.
Konštrukcia:
Hliníkové vodiace lišty 70 mm x 130 mm
Hliníkový samonosný systém 70 mm x 130 mm
Hliníkové priečne profily 70 mm x 130 mm
Hliníkové profily na fixáciu látky umiestnené uprostred poťahu
43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu
65 mm x 85 mm
Hliníkový žľab umiestnený v prednej časti výrobku
Farba konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017), Bronzová. Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Ukotvenie:
Samonosná konštrukcia je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
|
1-modulová konštrukcia |
550 cm | 600 cm |
|
2-modulová konštrukcia |
900 cm | 600 cm |
|
3-modulová konštrukcia |
1200 cm | 600 cm |
Fotogaléria
MED ISOLA PAVILION VIVA
MED ISOLA PAVILION VIVA sa vyznačuje samonosným systémom.
Konštrukcia sa skladá z hliníkových vodiacich líšt a horizontálnych profilov. Hliníkový samonosný systém tvoria podperný horizontálny profil, priečne vzpery a 4 stojky.
Podperný horizontálny profil zároveň funguje ako žľab a slúži na zber vody stekajúcej z látky. Odvod vody zo žľabu zaisťujú stojky.
Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 6 metrov.
Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm.
Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode. Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli.
Motorový priestor kryje strieška, tá sa kotví na podperné profily striešky a vodiace lišty. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.
Konštrukcia:
Hliníkové vodiace lišty 70 x 130 mm
Hliníkový nosný systém přední časti 70 x 130 mm
Hliníkový priečny profil 70 x 130 mm
Hliníkové profily na fixáciu látky umiestnené uprostred poťahu
43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu
65 mm x 85 mm
Hliníkový žľab umiestnený na nosnom prednom profile
Farba hliníkovej konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017). Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Farba drevenej konštrukcie - štandardné farby Transparentné a Mahagon; za príplatok a s dlhšou dodacou lehotou Orech, Zelená, Antracit, Biela, Biela krycia, Béžová krycia.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Zvislé tienenie 11.QU
Zvislé tienenie 13.QU
Ukotvenie:
Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je ukotvená pomocou konzol do podlahy, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
|
1-modulová konštrukcia |
550 cm | 600 cm |
|
2-modulová konštrukcia |
900 cm | 600 cm |
|
3-modulová konštrukcia |
1200 cm | 600 cm |
MED LUCE sa vyznačuje podperným systémom v prednej časti.
Konštrukcia sa skladá z hliníkových vodiacich líšt a horizontálnych profilov. Hliníkový podperný systém prednej časti tvoria iba stojky. Stojky s vodiacimi lištami sú spojené patentovaným systémom bez viditeľných skrutiek a spojovacích profilov.
Od vysunutia 501 cm je na spevnenie pridaná priečna vzpera medzi vodiace lišty. Súčasťou koncového, horizontálneho profilu je hliníkový žľab, ktorý je pohyblivý a slúži na zber vody stekajúcej z látky. Odvod vody zo žľabu zaisťuje bočný kryt žľabu.
Konštrukciu môžu tvoriť až tri moduly, ktoré umožňujú zakrytie priestoru so šírkou 12 metrov a s vysunutím 6 metrov. Maximálna vzdialenosť vodiacich líšt jedného modulu je 550 cm.
Výhodou je, že aj pri spojení modulov je poťah stopercentne odolný voči vode.
Vysúvanie látky najčastejšie zabezpečuje rúrkový motor umiestnený v hnacom hriadeli.
Motorový priestor je potrebné zakryť strieškou, tá sa kotví na podperné profily striešky a vodiace lišty. V prípade manuálneho ovládania pomocou kľuky je obmedzená veľkosť konštrukcie.
Konštrukcia:
Hliníkové vodiace lišty 70 x 130 mm
Hliníkový nosný systém prednej časti 70 x 130 mm
Hliníkový priečny profil 70 x 130 mm
Hliníkové profily na fixáciu látky umiestnené uprostred poťahu
43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu
65 mm x 85 mm
Hliníkový žľab umiestnený v látkovom koncovom profile
Farba hliníkovej konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017). Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Farba drevenej konštrukcie - štandardné farby Transparentné a Mahagon; za príplatok a s dlhšou dodacou lehotou Orech, Zelená, Antracit, Biela, Biela krycia, Béžová krycia.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Zvislé tienenie 11.QU
Zvislé tienenie 13.QU
Ukotvenie:
Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je ukotvená pomocou konzol na stenu, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Za príplatok si možno zvoliť zvlnený typ poťahu Wave cloth
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Vysunutie poťahu možno ovládať aj kľukou (len na jednomodulovú konštrukciu)
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
|
1-modulová konštrukcia |
550 cm | 600 cm |
|
2-modulová konštrukcia |
900 cm | 600 cm |
|
3-modulová konštrukcia |
1200 cm | 600 cm |

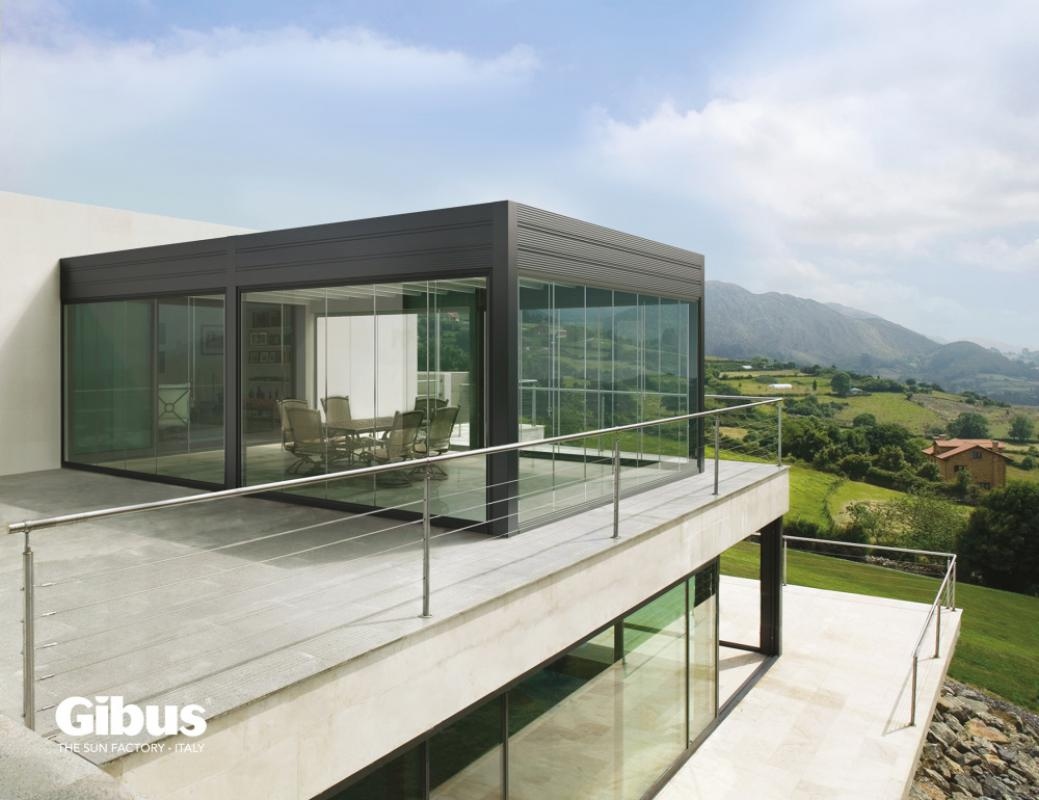

MED ROOM vo verzii PLANA sa vyrába ako samostatne stojaci systém, prípadne s podperným systémom v prednej časti. Konštrukcia sa skladá z hliníkových vodiacich líšt a podperných, obvodových profilov, ktoré sú spojené so stojkami.
Podperný, obvodový profil zároveň funguje ako žľab a slúži na zber vody stekajúcej z látky. Pri tomto systéme nie je možné voliť sklon konštrukcie, ten je vždy 0o. Odtok vody možno zvoliť vľavo alebo vpravo. Odvod vody zo žľabu zaisťujú stojky.
Mediterána sa kotví konzolami umiestnenými na konci vodiacich líšt a držiakmi, ktoré sú súčasťou stojok, prípadne vo verzii ako samostatne stojaca sa kotví iba držiakmi, ktoré sú súčasťou stojok.
Konštrukciu môžu tvoriť až dva moduly, ktoré umožňujú zakrytie priestoru so šírkou 10 metrov a s vysunutím 7 metrov. V prípade jedného modulu potom dovoľuje zakrytie priestoru so šírkou 5 metrov a s vysunutím 10 metrov. Je možné iba motorické ovládanie.
Vysunutie látky zaisťuje rúrkový motor umiestnený v hnacom hriadeli. Motorový priestor je potrebné zakryť strieškou, tá sa kotví na podperné profily striešky a vodiace lišty.
Konštrukcia:
Hliníkové vodiace lišty 60 x 100 mm
Hliníkový nosný systém 150 x 150 mm
Hliníkové profily na fixáciu látky umiestnené uprostred poťahu
43 mm x 65 mm
Hliníkové profily na fixáciu látky umiestnené na koncoch poťahu
65 mm x 85 mm
Nosný profil slúži zároveň ako žľab
Farba hliníkovej konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017). Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Farba drevenej konštrukcie - štandardné farby Transparentné a Mahagon; za príplatok a s dlhšou dodacou lehotou Orech, Zelená, Antracit, Biela, Biela krycia, Béžová krycia.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Zvislé tienenie 11.QU
Zvislé tienenie 13.QU
Ukotvenie:
Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je ukotvená pomocou konzol na stenu, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
|
1-modulová konštrukcia |
500 cm | 1000 cm |
|
2-modulová konštrukcia |
1000 cm | 700 cm |
MED ROOM vo verzii MAKI sa vyrába ako samostatne stojaci systém, prípadne s podperným systémom v prednej časti.
Konštrukcia sa skladá z hliníkových vodiacich líšt a podperných, obvodových profilov, ktoré sú spojené so stojkami. Podperný, obvodový profil zároveň funguje ako žľab a slúži na zber vody stekajúcej z látky. Pri tomto systéme nie je možné voliť sklon konštrukcie, ten je vždy 0o. Odtok vody možno zvoliť vľavo alebo vpravo. Odvod vody zo žľabu zaisťujú stojky.
Mediterána sa kotví konzolami umiestnenými na konci vodiacich líšt a držiakmi, ktoré sú súčasťou stojok, prípadne vo verzii ako samostatne stojaca sa kotví iba držiakmi, ktoré sú súčasťou stojok.
Konštrukciu môže tvoriť iba jeden modul, ten umožňuje zakryť priestor až so šírkou 5 metrov a s vysunutím 10 metrov. Je možné iba motorické ovládanie.
Vysunutie látky zaisťuje rúrkový motor umiestnený v hnacom hriadeli. Motorový priestor je potrebné zakryť strieškou, tá sa kotví na podperné profily striešky a vodiace lišty.
Konštrukcia MAKI: Všetky komponenty zakrýva obvodový profil.
Výhodou je nižšia výška nábalu látky, pretože látka voľne nevisí, ale sa navíja na jednotlivé hriadele. To umožňuje použiť nosný, obvodový profil nižší ako pri verzii PLANA.
Odtok vody je štandardne vpravo, prípadne vľavo.
Konštrukcia:
Hliníkové vodiace lišty 60 x 100 mm
Hliníkový nosný systém 150 x 150 mm
Látka je navíjaná na stredovej hriadele
Nosný profil slúži zároveň ako žľab
Farba konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017). Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Farba drevenej konštrukcie - štandardné farby Transparentné a Mahagon; za príplatok a s dlhšou dodacou lehotou Orech, Zelená, Antracit, Biela, Biela krycia, Béžová krycia.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Zvislé tienenie 11.QU
Zvislé tienenie 13.QU
Ukotvenie:
Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je ukotvená pomocou konzol na stenu, ktoré sú umiestnené na koncoch vodiacich líšt
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom Plana
Štandardné PVC látky jednostranné farby
Za príplatok si možno zvoliť PVC látky, obojstranné farby alebo SOLTIS
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Voliteľné doplnky:
Krycia strieška z hliníkového plechu alebo polykarbonátu
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
|
1-modulová konštrukcia |
500 cm | 1000 cm |

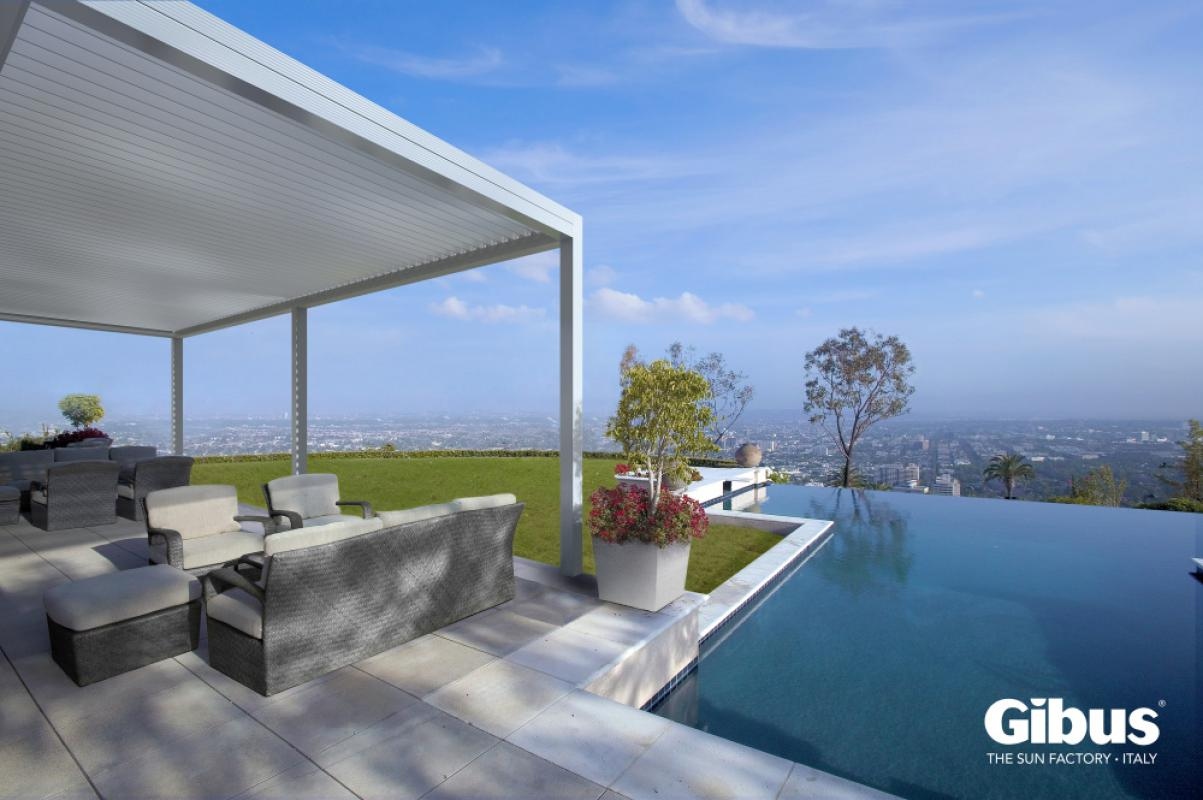

MED TWIST sa vyrába ako samostatne stojaci systém, prípadne s podperným systémom v prednej časti. Konštrukcia sa skladá z hliníkových vodiacich líšt a nosných, obvodových profilov, ktoré sú spojené so stojkami. Nosný, obvodový profil zároveň funguje ako žľab a slúži na zber vody stekajúcej z lamiel. Odvod vody zo žľabu zaisťujú stojky.
Mediterána sa kotví konzolami umiestnenými na konci vodiacich líšt a držiakmi, ktoré sú súčasťou stojok, prípadne vo verzii ako samostatne stojaca sa kotví iba držiakmi, ktoré sú súčasťou stojok. Hliníkové lamely, ktoré tvoria strechu mediterány, poháňa lineárny motor a sú schopné sa natáčať v rozmedzí uhlov 0 až 135 stupňov.
Zatvorená poloha garantuje najlepšie možné zatesnenie proti dažďu. Polohu hliníkových lamiel je možné zvoliť v závislosti od vysunutia, a to tak, že lamely sú rovnobežné so stenou (verzia FRONTAL) alebo kolmo na stenu (verzia LATERAL).
Lamely mediterány možno vyplniť polystyrénom na lepšie tlmenie hluku z dažďa. Mediteránu si možno objednať vrátane bodových svetiel umiestnených priamo v lamelách alebo obvodovom profile. Prípadne si možno objednať pásky RGB integrované v obvodovom profile, ktoré umožňujú voliť farbu svetla zo 7 rôznych odtieňov.
Konštrukcia:
Hliníkové vodiace lišty
Hliníkový nosný systém prednej časti 150 x 150 mm
Hliníkové lamely
Nosný profil slúži zároveň ako žľab
Farba hliníkovej konštrukcie - štandardné farby Antracit 416, Strieborná (imitácia nehrdzavejúcej ocele), Biela (RAL 9010), Béžová (RAL 1013), Hnedá (RAL 8017). Ostatné farby s príplatkom a dlhšou dodacou lehotou.
Farba drevenej konštrukcie - štandardné farby Transparentné a Mahagon; za príplatok a s dlhšou dodacou lehotou Orech, Zelená, Antracit, Biela, Biela krycia, Béžová krycia.
Pozn.: Na určenie presného farebného odtieňa použite vzorkovník u našich predajcov.
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Zvislé tienenie 11.QU
Zvislé tienenie 13.QU
Ukotvenie:
Predná časť je ukotvená pomocou držiakov do podlahy, ktoré sú umiestnené na koncoch stojok nosného systému
Zadná časť je ukotvená pomocou konzol na stenu, ktoré sú umiestnené na koncoch vodiacich líšt
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Voliteľné doplnky:
LED svetlá integrované do látkových profilov 43 mm x 65 mm
LED pásky ukotvené na látkové profily
Hraničné rozmery
| Max. šírka | Max. vysunutie | |
|
MED TWIST samonosná |
900 cm | 710 cm |
|
MED TWIST lamely rovnobežne so stenou |
900 cm | 710 cm |
|
MED TWIST lamely kolmo na stenu |
710 cm | 900 cm |
Fotogaléria

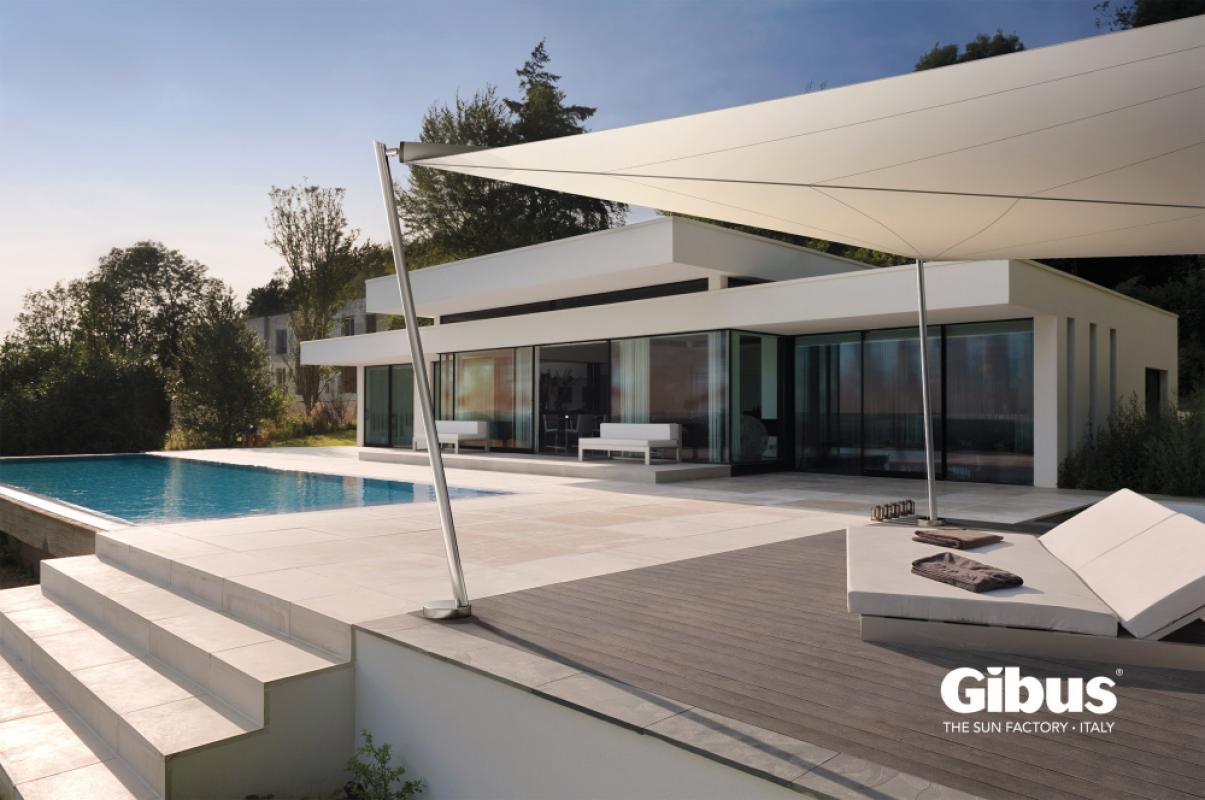

VELENDA LIBRE
VELENDA LIBRE je látková mediterána určená na ochranu proti slnku, vetru a dažďu.
Je charakteristická svojím dizajnom, konštrukciou a plochou, ktorú môže pokryť.
Je možné voliť z troch tvarov verzie látky, a to: látka so štvorcovým pôdorysom, s kosodĺžnikovým pôdorysom, prípadne deltoidným pôdorysom. Je možné zakryť priestor s rozmermi uhlopriečok až 10 m x 10 m.
Látka je špecifická radiálnym prešívaním, ktoré umožňuje jej perfektné napnutie vo vysunutom stave a zároveň jej jednoduché navinutie späť na hriadeľ.
Konštrukciu tvoria štyri kotviace stožiare, ktoré môžu byť umiestnené v zemi ako samostatne stojaci systém, prípadne na stene a v rôznych kombináciách ukotvení. Látka je navinutá na hriadeli, v ktorom je umiestnená pružina, ktorá zaisťuje, že je látka neustále napnutá.
Motor sa nachádza v stožiari umiestnenom kolmo na hriadeľ. V prípade asymetrických modulov sa používajú dva motory umiestnené oproti sebe. Látka sa vyťahuje ťahom motora pomocou oceľových laniek prichytených ku koncu látky.
Je nevyhnutné použiť veterný snímač na automatické navinutie látky pri vetre silnejšom ako 40 km/h.
Konštrukcia:
Vyššie stojky - v. 321 cm, nižšie stojky - v. 262 cm
Konzoly pre kotvenie podlaha, stena
Farba konštrukcie - nerez
Bočné a čelné krytie:
Zvislé tienenie VERTI 90 ZIP/BA
Zvislé tienenie VERTI 90
Zvislé tienenie 11.QU
Zvislé tienenie 13.QU
Ukotvenie:
Možno voliť rôzne kombinácie kotvenie (podlaha, stena)
Typ poťahu a látky:
Štandardne je výrobok s napnutým poťahom
Štandardné PVC látky
Ovládanie:
Vysunutie poťahu zabezpečuje rúrkový motor 230 V, ovládaný diaľkovým ovládačom prenosným alebo umiestneným na stene
Voliteľné doplnky:
LED svetlá
Hraničné rozmery
Max. uhlopriečky
1000 cm x 1000 cm
